高壓細水霧簡介
產品簡介：細水霧是指在最小設計工作壓力下，霧滴直徑Dv0.50小于200μm、DV0.99小于 400μm的水霧，即直徑小于 200μm的霧滴占總體積的 50%以上，直徑小于 400μm的霧滴占總體積的99%以上。細水霧滅火技術是一種滅火效率高，又對環境無污染的滅火技術。細水霧滅火機理為物理滅火，主要表現是表面冷卻、窒息、沖擊乳化和稀釋。細水霧由于霧滴粒徑小，相同體積的水，細水霧的表面積大大增加，吸收火焰的熱量快，同時小粒徑的霧滴遇火焰高溫后迅速氣化，也吸收大量熱量，所以細水霧能使火焰的溫度迅速降低。霧滴在氣化過程中，體積可膨脹 1700倍以上，形成大量的水蒸氣包圍和覆蓋在火焰周圍，使保護區的氧濃度大為降低。因此細水霧具有很強的氣化降溫作用和隔氧窒息作用，達到迅速滅火的目的。
細水霧適用于下列火災類型及對應場所：
A類火：固體有機物，如木材；場所如檔案館、圖書館、博物館、文物館和古建筑等固體危險場所。
B類火：液體，可熔固體，如汽油， 蠟；場所如液壓站、潤滑油庫、透平油庫、柴油發電房、噴漆烤漆生產線、燃油鍋爐房、白酒和酒精等可燃液體火災危險場所。
C類火：氣體；場所如燃?xì)廨啓C(jī)房、燃?xì)庵比紮C(jī)房等場所的可燃?xì)怏w場所。
E類火：帶電；帶電設備火災；
場所如油浸電力變壓器、配電室、油開關柜室、發電機房、鍋爐房、計算機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道、變配電室等電氣設備火災危險場所。
K類火：廚房油脂火災。

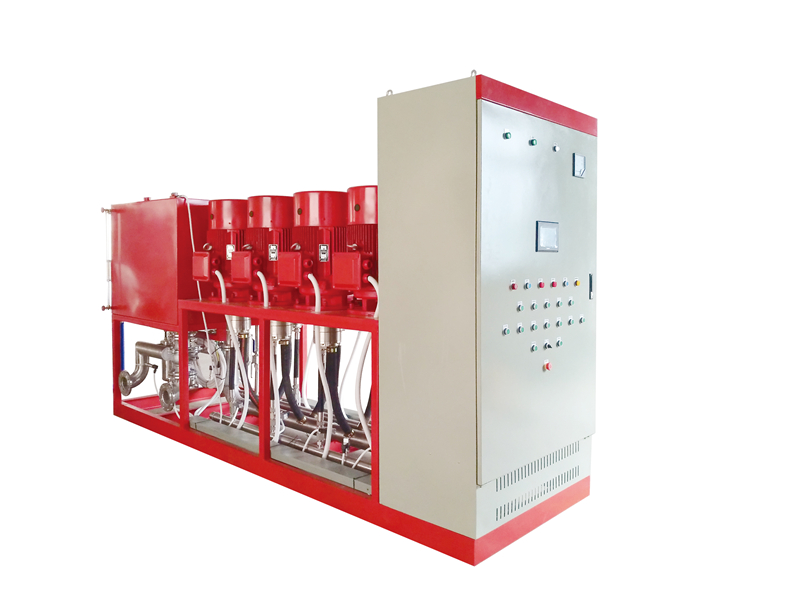

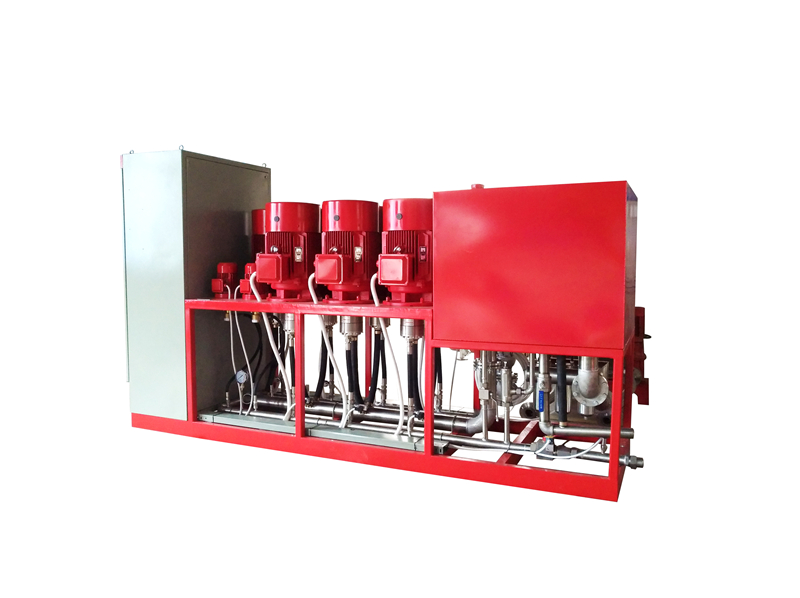

細水霧產品參數：
|
產品型號 |
單位 |
工作壓力 |
流量 |
啟動方式 |
使用溫度 |
啟動電源 |
|
XSWBG(B) 158/14 ZA |
套 |
14 |
158 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 316/14 ZA |
套 |
14 |
316 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 474/14 ZA |
套 |
14 |
474 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 632/14 ZA |
套 |
14 |
632 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 790/14 ZA |
套 |
14 |
790 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 948/14 ZA |
套 |
14 |
948 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
|
XSWBG(B) 1106/14 ZA |
套 |
14 |
1106 |
自動、手動、機械應急 |
4°C~50°C |
AC 380V |
高壓細水霧滅火機理
系統滅火機理：
一、高效吸熱——迅速降低火場溫度,吸熱冷卻滅火
高動量密集的細小霧粒受熱后迅速汽化,此過程從燃燒物表面和火災區域吸收大量的熱量,其吸熱能力是普通水噴淋的十幾萬倍,促使燃燒物表面溫度瞬間迅速下降冷卻,短時間內阻燃。
二、快速窒息——快速排氧窒息滅火
高動量密集的細小霧粒受熱氣化后形成原體積1680倍的水汽包絡, 快速膨脹的水蒸氣充盈著細水霧覆蓋的火場,可最大限度地排斥火場中的空氣,使燃燒物質周圍的氧含量迅速降低至燃點所需的氧氣含量之下.
三、阻隔輻射熱 ——— 抑制火災蔓延
高壓細水霧噴入火場后 形成的水蒸汽迅速將燃燒物、火焰和煙霧籠罩包裹,其對火焰的輻射熱具有極佳的阻隔能力,能夠有效抑制輻射熱引燃周圍其他物品和傷及周邊人員,達到保護生命和防止火焰蔓延的結果。
四、吸附煙塵,消煙釋毒
燃燒的灰粒、煙塵顆粒與細水滴粘合,體積增大,重量增加,降落到地面上,從而減少了空氣中的煙塵含量,減少進入肺部的顆粒污染物,改善逃生環境。此外,細水霧可以高效的吸收電氣火災煙氣中的CO、HCL和HF,有效的防止電氣火災中的有毒成分對敏感元件的二次損害。
高壓細水霧滅火系統的特點
安全環保節水：以水為滅火劑，具有高效冷卻、窒息等雙重滅火機理，對人體無傷害，對環境無影響，不會在高溫下分解產生有害物質，在噴霧的同時，對噴放區域內的人員無任何傷害，有利于現場人員的逃生與撲救，用水量是水噴淋的1%，極大減少了消防水箱（池）的容積，避免了大量排水造成的次生災害。
高效持續滅火：高壓細水霧取水方便，可持續滅火，快速冷卻和迅速絕氧，冷卻速度比一般噴淋系統快100倍以上，有效防止火災的復燃。
阻熱與凈化作用：細水霧對熱輻射具有很好的屏蔽作用，能洗消煙霧和毒氣，減少煙霧和燃燒時產生的毒氣所造成的危害。
電絕緣性好：高壓細水霧霧滴直徑小，直徑為10～100μm，噴放后霧滴是不連續的，可以長時間地懸浮在空中, 需要相當數量和極長的時間才能完成水霧的匯聚、凝結, 因此很難在電極表面形成導電的連續水流或表面水域，具有優良的電絕緣性，可有效撲救帶電設備火災。
適用性強：保護空間無封閉和耐壓等方面的要求，可保持自然通風并具有極強的穿透力，適用性強。
可靠性高：系統安裝完成后可定期對系統進行噴霧檢驗；系統采用不銹鋼材質，可靠性高，壽命長，使用壽命可達60年。
配置靈活：全空間系統，保護整個空間，也可局部使用，保護空間內獨立的設施或設施的一部分。
節省空間、安裝簡便：相對于傳統的滅火系統而言，管道管徑小，僅為10～50mm，占用空間小；傳統的比較大消防水池以及高位水箱均不用再設置，節約空間，系統綜合投資性價比極高。
維護方便：僅以水為滅火劑，在備用狀態下為常壓，日常維護工作量和費用大大降低。
高壓細水霧滅火系統組件--噴頭

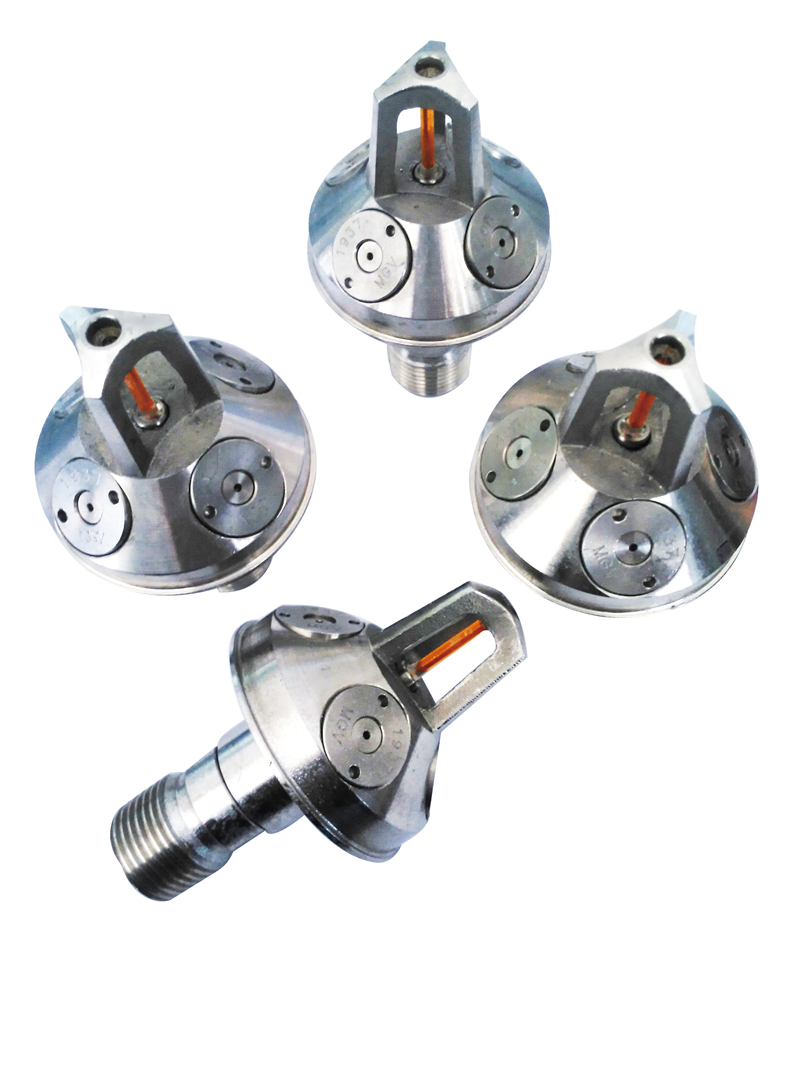

閉式噴頭

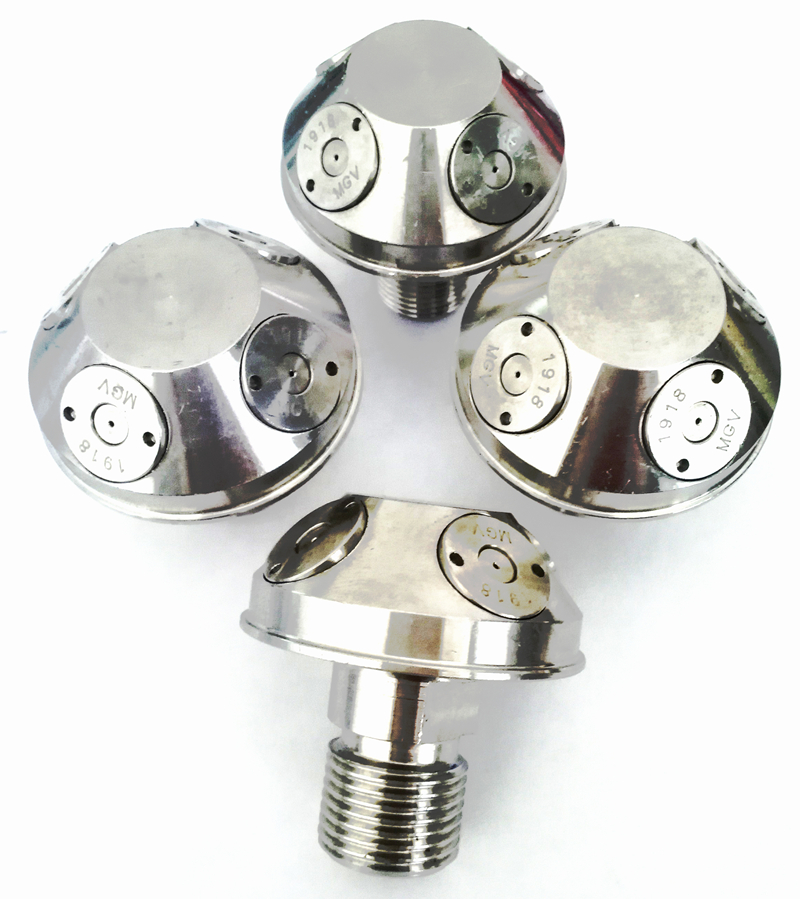

開式噴頭
細水霧噴頭是高壓細水霧滅火系統的核心部件，分為開式噴頭和閉式噴頭等。噴頭采用奧氏體不銹鋼制造，由殼體、噴嘴等組成，其核心部件是安裝于殼體圓錐面上的多個離心噴嘴。霧化機理是在一定水壓下，利用噴嘴內旋流件產生的離心力使液體旋轉，利用離心、撞擊或射流等機械方式將水霧化。
產品特點及性能參數
? 霧化錐角大，霧形良好
? 霧通量分布均勻，吸熱效率高
? 霧動量大，擴散性能好 ?
? 霧滴直徑級配合理 ?
? 噴頭工作壓力范圍寬，能耗小
? 噴頭尺寸小，外形美觀
? 安裝維護方便
? 閉式噴頭的響應時間指數小，動作速度快，RTI≤30（m·s）0.5。
|
開式噴頭 |
||||||||||||||
|
型號 |
流量系數K |
工作壓力范圍（MPa） |
工作流量范圍(L/min) |
局部應用 |
全淹沒 |
|||||||||
|
最大安裝間距 |
最大安裝高度 |
最大安裝間距 |
最大安裝高度 |
|||||||||||
|
XSW-T 0.5/10 ZA |
0.5 |
9.0~14.0 |
4.7~5.92 |
3 |
3 |
3 |
7 |
|||||||
|
XSW-T 0.7/10 ZA |
0.7 |
9.0~14.0 |
6.64~8.28 |
3 |
3 |
3 |
7.5 |
|||||||
|
XSW-T 0.9/10 ZA |
0.9 |
9.0~14.0 |
8.54~10.65 |
3 |
4 |
3 |
7.5 |
|||||||
|
XSW-T 1.0/10 ZA |
1.0 |
9.0~14.0 |
9.49~11.83 |
3 |
4 |
3 |
7.5 |
|||||||
|
XSW-T 1.2/10 ZA |
1.2 |
9.0~14.0 |
11.38~14.20 |
3 |
4.5 |
3 |
7.5 |
|||||||
|
XSW-T 1.5/10 ZA |
1.5 |
9.0~14.0 |
14.23~17.75 |
3 |
5 |
3 |
7.5 |
|||||||
|
XSW-T 1.7/10 ZA |
1.7 |
9.0~14.0 |
16.13~20.11 |
3 |
5 |
3 |
7.5 |
|||||||
|
XSW-T 2.0/10 ZA |
2.0 |
9.0~14.0 |
18.97~23.66 |
3 |
7 |
3 |
7.5 |
|||||||
|
XSW-T 2.5/10 ZA |
2.5 |
9.0~14.0 |
23.72~29.58 |
3 |
8 |
3 |
8 |
|||||||
|
XSW-T 3.0/10 ZA |
3.0 |
9.0~14.0 |
28.46~35.50 |
3 |
8 |
3 |
8 |
|||||||
|
閉式噴頭 |
||||||||||||||
|
型號 |
流量系數K |
工作壓力范圍（MPa） |
工作流量范圍(L/min) |
最大安裝間距 |
最大安裝高度 |
|||||||||
|
XSW-T 1.2/10-57℃ φ2 ZA |
1.2 |
9.0~14.0 |
11.38~14.20 |
3 |
5 |
|||||||||
|
XSW-T 1.5/10-57℃ φ2 ZA |
1.5 |
9.0~14.0 |
14.23~17.75 |
3 |
5 |
|||||||||
|
XSW-T 1.7/10-57℃ φ2 ZA |
1.7 |
9.0~14.0 |
16.13~20.11 |
3 |
5 |
|||||||||
|
XSW-T 2.0/10-57℃ φ2 ZA |
2.0 |
9.0~14.0 |
18.97~23.66 |
3 |
5 |
|||||||||
|
XSW-T 2.5/10-57℃ φ2 ZA |
2.5 |
9.0~14.0 |
23.72~29.58 |
3 |
5 |
|||||||||
|
XSW-T 3.0/10-57℃ φ2 ZA |
3.0 |
9.0~14.0 |
28.46~35.50 |
3 |
5 |
|||||||||
開式分區閥性能參數表
|
開式閥組 |
||||||
|
型號 |
公稱直徑 |
最大工作壓力 |
工作電壓 |
額定功率 |
動作時間 |
過流量（L/min） |
|
XSW-FZ 15/14 ZA |
DN15 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
84 |
|
XSW-FZ 20/14 ZA |
DN20 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
147 |
|
XSW-FZ 25/14 ZA |
DN25 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
231 |
|
XSW-FZ 32/14 ZA |
DN32 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
385 |
|
XSW-FZ 40/14 ZA |
DN40 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
602 |
|
XSW-FZ 50/14 ZA |
DN50 |
16MPa |
AC220V/DC24V |
50W/6W |
5S |
938 |
開式分區控制閥組由電動截止閥、手動球閥、壓力開關、壓力表、箱體及連接管件等組成。主要功能是接收火災報警控制器的控制信號后，開啟相應分區的電動截止閥向防護區釋放細水霧實施滅火。在噴頭正常噴放細水霧時由壓力開關向火災報警控制器發出反饋信號。
閉式分區閥性能參數表
|
閉式閥組 |
||||||
|
型號 |
公稱直徑 |
最大工作壓力 |
工作電壓 |
額定功率 |
動作時間 |
過流量（L/min） |
|
XSW-FZ 20/14-B ZA |
DN20 |
16MPa |
DC24V |
1W |
2S |
147 |
|
XSW-FZ 25/14-B ZA |
DN25 |
16MPa |
DC24V |
1W |
2S |
231 |
|
XSW-FZ 32/14-B ZA |
DN32 |
16MPa |
DC24V |
1W |
2S |
385 |
|
XSW-FZ 40/14-B ZA |
DN40 |
16MPa |
DC24V |
1W |
2S |
602 |
|
XSW-FZ 50/14-B ZA |
DN50 |
16MPa |
DC24V |
1W |
2S |
938 |
閉式分區控制閥組由流量開關、單向閥、手動球閥、壓力表、箱體及連接管件等組成。
待機狀態時，閉式噴頭到閉式分區閥組的單向閥之間存在0.8MPa~1.0MPa的壓力，當發生火災時，火源附近溫度升高，閉式噴頭玻璃管破損，管道內水經噴頭噴灑，噴頭開始噴灑后流量開關檢測到水流信號并發送到火災報警控制器聯動泵組啟動，噴放高壓細水霧滅火，由流量開關發出反饋信號給火災報警控制器。

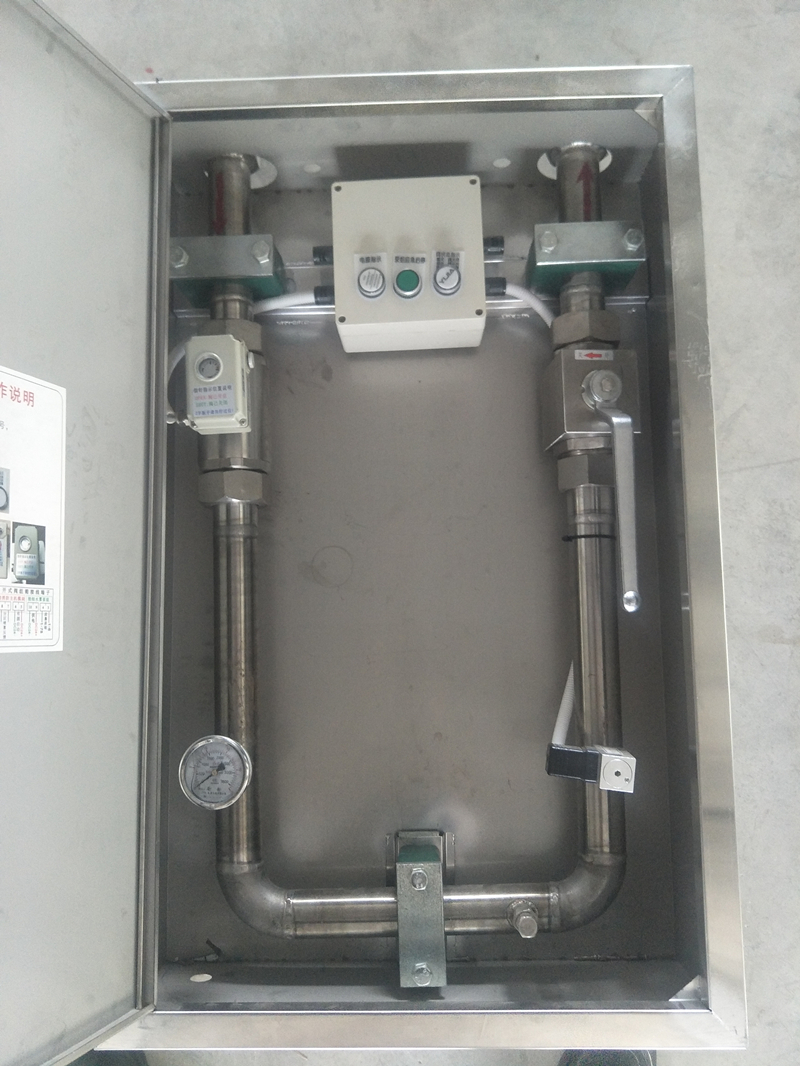

閉式分區控制閥

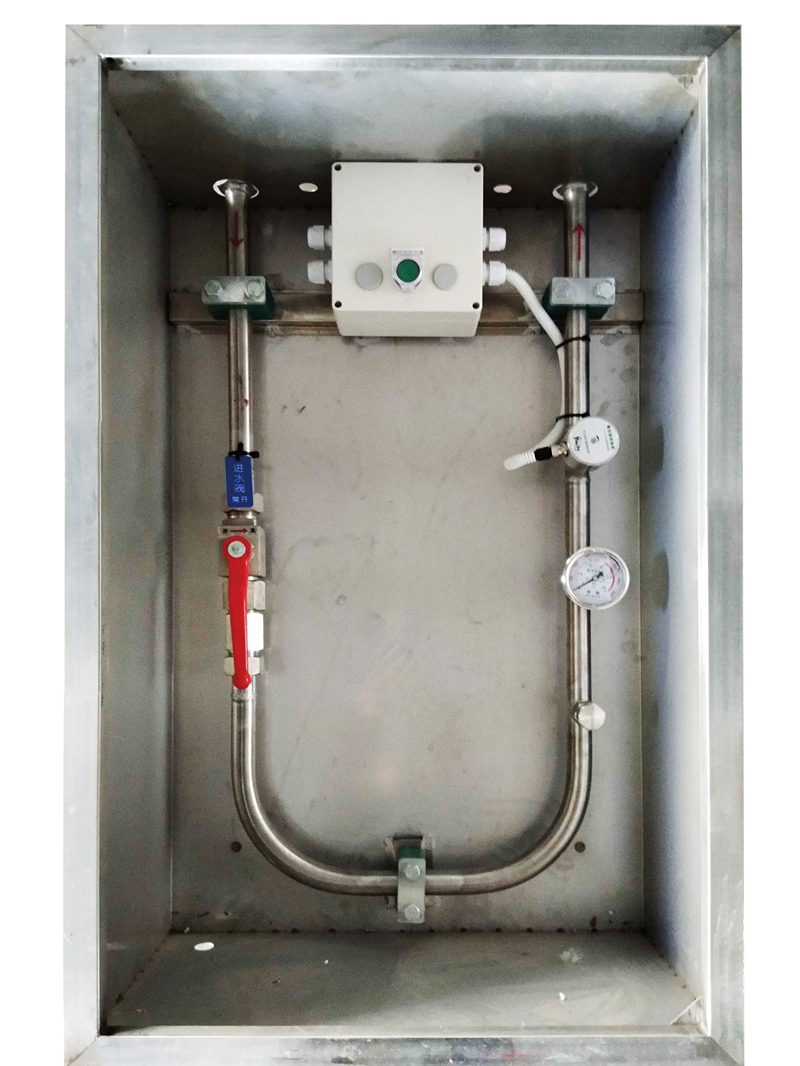

開式分區控制閥
